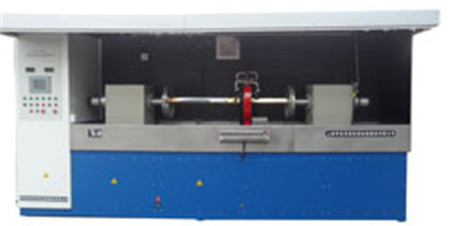

磁粉探傷機的首要功用： 本機為單工位立式流水線探傷，操作簡略、自動化程度高、查看功率大、安全可靠等特征。關于工件表面近表面因鑄造、鍛壓、淬火、研磨、疲乏等導致的各種裂紋、夾渣等極纖細的缺陷。全方位查看，安全無漏檢， 本機以可編程控制器(PLC)為中心，根據工件查看技術，由傳感器送給信息，經PLC處理、區分分別控制有關的機械動作，根據周、縱向磁化的設定參數，運用專用可控硅移相觸發集成電路控制周、縱向控硅觸發電路，輸出觸發脈沖。 該設備主電路選用可控硅無節調壓電路，具有噪音低、功用可靠、壽命長等特征。完全具有對鐵磁性零件進行磁粉查看所需求的功用，能發現被查看零件表面及近表面因鑄造、鍛壓、淬火、研磨、疲乏等導致的各種裂紋、夾渣等極纖細的缺陷。 首要特征： 本機選用低壓大電流的輸出辦法，電流、安匝數可調。 工作程序：手動和自動二種。自動程序為：上料定位→運送→夾緊→噴灑→磁化→松開→運送→工件進入查詢臺→查詢→進入退磁線圈→下料。 主電路為無觸點控制、無噪音、設備功用穩定?？v向磁化器：由兩只長方型磁軛線圈構成。 周向磁化器：由二只高錫錫鋼片和二只通電電極板構成。工件運送安排：用鏈條和減速機作動力在磁性開關的作用下，完結工件運送和精確定位。氣動安排：由氣缸、電磁閥、調速閥、氣源處理組件等構成，用于工件夾緊，完結周向通電磁化，保證探傷活絡度。 首要技術指標： 周向磁化電流AC：0—3000A連續可調，帶斷電相位控制(無漏檢)。縱向磁化磁勢AC：0—16000AT連續可調，帶斷電相控制(無漏檢)。電源：三相四線，380V±10%，50HZ，約100A。探傷節拍：一次一只日產8小時不少于3500件。 電極距離：0—200mm。磁化原理：通電、磁軛法。 磁化辦法：周向磁化通電、縱向磁化、復合磁化三種可活絡選用。 紫外線強度：距工件380mm處紫外線強度不少于800μW/cm2。 活絡度檢驗：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規矩，以標準2號A型試片檢驗，閃現清楚。 退磁：退磁機遠離式退磁。剩磁：Br≤0.2mT。 |
