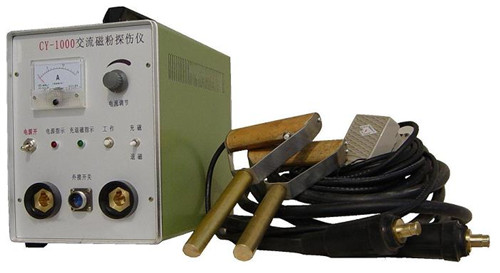

移動式磁粉探傷機主電路工作原理 本設備適用于磁粉查看法。查驗由鐵磁性材料制作的各種不一樣形狀的零件。可發現零件表面及近表面因鑄造、鍛壓、淬火、研磨、疲乏等要素致使的裂紋、夾渣和其它各種纖細缺陷,設備在交流狀態下可以查看3-5mm深的缺陷，在直流狀態下可以查看到8mm深的缺陷。 設備能對零件進行交直流磁化和交流自動退磁;可用作接連法和剩磁法探傷;可固定運用或攜帶到現場運用。配以恰當方法如：支桿法或環繞法，能使零件異形部長途無線視頻監控位取得適合的磁化。并能對大標準零件進行分段探傷。 電路選用調整可控硅導通角的巨細來調整磁化、退磁電流的巨細。交流磁化能控制斷電相位，使剩磁安穩。選用集成電路控制，使設備工作安全可靠。設備具有體積小、重量輕、移動便利、操作簡略等特征。 首要技術參數： 磁化電流：A型2#試片閃現明晰; 移動式磁粉探傷機 主電路工作原理： 1、本機控制電路選用集成電路北京搬遷
輸出移相脈沖，移相脈沖經功率放大送至主電路中反并聯可控硅的觸發極，用改動可控硅導通角的相位來調度磁化、退磁電流的巨細。 2、當工作選擇開關在“磁化”方位時，按下支桿探頭手把按鈕或腳踏開關時，磁化指示燈亮，磁化電流輸出。 3、當需求自動退磁時，將工作選擇開關置于“退磁”擋位，退磁指示燈亮，按下支桿探頭手把按鈕或腳踏開關，設備輸出自動衰減交流電流，使零件內磁場由大到小衰減直至為零。 4、當運用交流磁化電流時，請將選擇無線AP 開關打至交流檔輸出電纜分別接至公共端和交流端，交流可進行磁化和退磁操作。 5、當運用直流磁化電流時，請將選擇開關打至直流檔輸出電纜分別接至公共端和直流端，直流不可以進行退磁操作。
|
